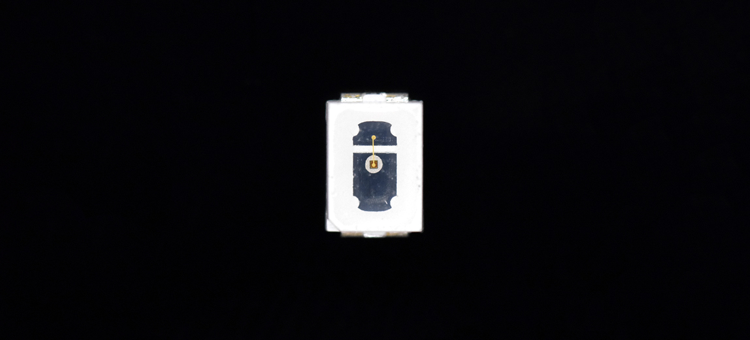

DEL rouge 660nm - DEL 3020 SMD
DEL rouge 660nm - DEL 3020 SMD
DEL rouge 660nm - DEL 3020 SMD
DEL rouge 660nm - DEL 3020 SMD

DEL rouge 660nm - DEL 3020 SMD

Type de paiement: L/C,T/T,Paypal,Money Gram,Western Union
Incoterm: FOB
Quantité de commande minimum: 5000 Piece/Pieces
Délai de livraison: 7 jours

Informations de base

    Modèle: 3020FRC-66L

    Certification: RoHS, CE, ISO, Autre

    Application: Produits électroniques

    Intensité lumineuse: Haute direction

    Usage: Afficher, Guideline Lights, Lumière publicitaire, Éclairage, Autre

    Couleur: Autre

    Formation: Fil d'or

    Type: DEL haute luminosité

    Inner Packing: Anti-static Bag

    Polarity: Unfilled Corner Cathode

    Beam Width: 120 Degree

    Color: Red LED

    Wavelength: 660nm

    Voltage: 1.9-2.5V

    Current: 20mA

    Power: 0.06W

    Brightness: 400-600mcd

Additional Info

    Détails d'emballage: Boîte en carton

    productivité: 1000000000 pcs/week

    marque: BestLED

    transport: Ocean,Land,Air

    Lieu d'origine: Shenzhen, en Chine

    Capacité d'approvisionnement: 7000000000 pcs/week

    Certificats : GB/T19001-2008/ISO9001:2008

    Code SH: 8541401000

    Hafen: Shenzhen

Description du produit

- 660nm LED -

3020FRC-66L

Les LED 660nm sont largement utilisées dans la lumière de croissance des plantes. Pour certaines applications, les gens n'ont tout simplement pas beaucoup d'espace pour installer le grand voyant. Si vous rencontrez également cette situation, veuillez vérifier celle-ci: Nous avons emballé ces boîtiers nus de 660 nm à LED avec un boîtier 3.0 * 2.0 * 1.3mm SMD LED, dont la taille est inférieure à celle de certaines autres LED SMD telles que 5730 SMD LED, 5050 SMD LED, 2835 SMD LED ou 3528 SMD LED ect. Parce que cette taille, les gens peuvent aussi cette LED comme 3020 LED rouge. Si vous avez besoin de LED SMD de petite taille avec une couleur rouge, essayez celle-ci et elle ne vous laissera pas décevoir par la qualité.

 660nm SMD LED - 3020 SMD LED


- Size: 3.0*2.0*1.3mm

- Chip Number: 1 chip

- Color: 660nm LED

- Type: Surface mount device

- Chip brand: EPISTAR


- Different color are available

- Different wavelength are available

- Warranty: 5 Years

- RoHS, REACH, EN62471

- Uniform light output

- Long life-solid state reliability

- Low Power consumption

-Anti UV epoxy resin package

-High temperature resistance


- Paramètres de dimension -

3020 smd 660nm led

Ces boîtiers à LED SMD sont également disponibles pour les LED IR, UV, Blue SMD, Rouge, SMD, Orange, etc.

- Émission de la couleur -

3020 SMD 660nm led deep red

* Les couleurs de la photo ont été prises par l'appareil photo. Veuillez prendre la couleur émise réelle en standard.

- Paramètres électriques -

Absolu Valeurs limites à Ta = 25

Parameter

Symbol

Rating

Power Dissipation

Pd

 65mw

Pulse Forward Current

IFP

 100mA

Forward Current

IF

 30mA

Reverse Voltage

VR

5V

Junction Temperature

Tj

115°C

Operating Temperature

Topr

-40 - +80°C

Storage Temperature

Tstg

-40 - +100°C

Soldering Temperature

Tsol

260°C

Electro-Static-Discharge(HBM)

ESD

3000v

Warranty

Time

5 Years

Anti-static bag

Piece

2000/bag

*Pulse Forward Current Condition:Duty 1% and Pulse Width=10us.

*Soldering Condition:Soldering condition must be completed with 3 seconds at 260°C

Caractéristiques optiques et électriques (T c = 25 ℃)

Parameter

Symbol

Min

Typ

Max

Unit

Test Condition

Forward Voltage

VF

1.9

2.1

2.5

V

IF=20mA

Luminous Flux

ΦV1

1.5


2.5

lm

IF=20mA

Luminous Intensity

IV

400



600

mcd

IF=20mA

Luminous Power

PO




18

mw

IF=20mA

Dominant Wavelength

λD

645

650

655

nm

IF=20mA

Peak Wavelength

λP



660



nm

IF=20mA

Half Width

Dl



22



nm

IF=20mA

Viewing Half Angle

2q1/2



±60



deg

IF=20mA

Reverse Current

IR





5

uA

IF=20mA

*Luminous Intensity is measured by ZWL600.

*q1/2 is the off-axis angle at which the luminous intensity is half the axial luminous intensity.

*lD is derived from the CIE chromaticity diagram and represents the single wavelength which defines the



- Connexion de fil d'or -

SMD LED gold wire connection

* Afin de préserver la longue durée de vie des LED, le fil d'or pur de l'usine BestLED utilise un circuit de connexion interne


- Emballage -

 SMD LED package

* Nous l’emballons avec un emballage sous vide après le scotch comme une bobine

- Application -

Red LED Application

- LED associée -

Red SMD LED

- Production -

Production Process of LED

- Utilisation -

SMD LED Use of attention
